Specialized test bench for all brand of common rail and piezo injectors
Programme of automatic unitary operation tests
Common rail injectors
Common rail piezo injectors

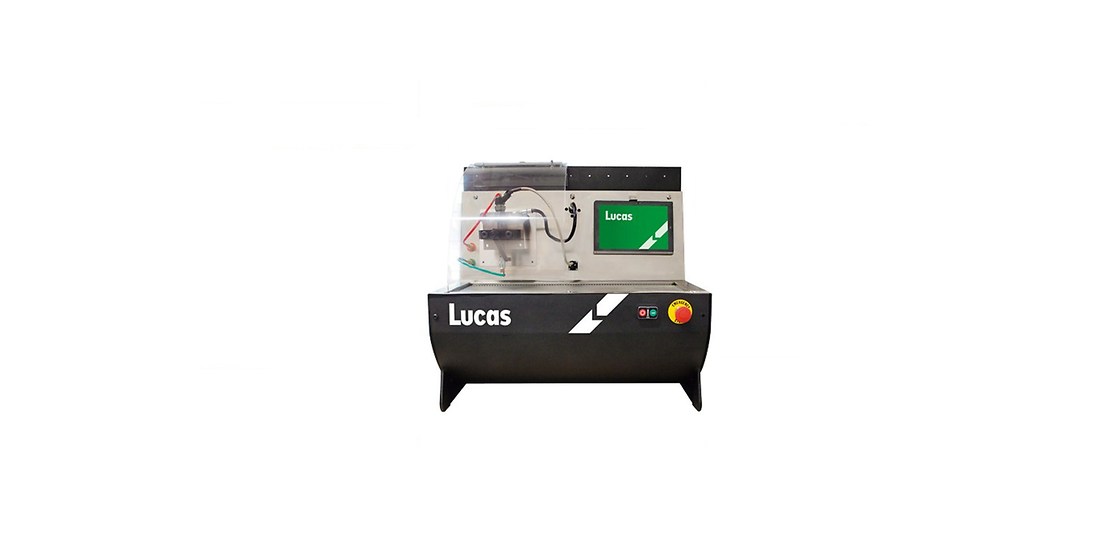

The modern design of the test bench enables the diesel systems specialist to EDT 315 check any brand of Common Rail injector, including piezoelectric systems.
Thanks to the ongoing development of test records for all of the systems and the generation of new accessories, the EDT 315 is equipped to meet any market requirements.
1 EQUIPMENT COMPOSITION
EDT315 – LDFT 1118
EQUIPMENT
REF.
| CRI BOSCH CR INJECTORS KIT |
| DELPHI CR INJECTORS KIT |
| CRI DENSO CR INJECTORS KIT |
| SIEMENS CR INJECTORS KIT |
| BOSCH CR PIEZO INJECTORS KIT |
ACCESSORIES
REF.
| LDFT1146 | CABLE – 4 PIN DENSO INJECTORS TEST |
| LDFT1147 | CABLE – DFI1.5 DELPHI INJECTORS TEST |
| LDFT0054 | MACK RENAULT Ø 24 mm INJECTORS TEST KIT |
| LDFT0056 | ACTROS Ø 26 mm INJECTORS TEST KIT |
| LDFT0057 | MAN Ø 29 mm INJECTORS TEST KIT |
| LDFT0066 | MAN Ø 29 mm H.53.50 INJECTORS TEST KIT |
| LDFT0058 | MACK RENAULT Ø 27.5 mm INJECTORS TEST KIT |
| LDFT0059 | RENAULT PREMIUM 420 CV Ø 32 mm INJECTORS TEST KIT |
| LDFT0055 | CUMMINS Ø 26 mm INJECTORS TEST KIT |
| LDFT0061 | DENSO Ø 27 mm INJECTORS TEST KIT |
| LDFT0062 | DENSO Ø 23.5 mm INJECTORS TEST KIT |
| LDFT0063 | MAN Ø 26 mm INJECTORS TEST KIT |
| LDFT0060 | FIAT TECTOR Ø 26 mm INJECTORS TEST KIT |
| LDFT0064 | VOLVO-DEUTZ Ø 24.5 mm INJECTORS TEST KIT |
| LDFT0065 | DENSO Ø 32 mm INJECTORS TEST KIT |
| LDFT0067 | DENSO Ø 27.0-28.5 mm INJECTORS TEST KIT |
| LDFT0068 | PERKINS Ø 19.5 mm INJECTORS TEST KIT |
| LDFT0069 | SIEMENS FORD PIEZO Ø 27 mm INJECTORS TEST KIT |
| LDFT0070 | CR DEUTZ Ø 21 mm INJECTORS TEST KIT |
| LDFT0071 | SCANIA/CUMMINS XPI-ISX INJECTORS TEST KIT |
| LDFT0072 | MAN-DAEWOO INJECTORS TEST KIT |
| LDFT0073 | BOSCH 4 PIN MERCEDES Ø 35 mm INJECTORS TEST KIT |
| LDFT1149 | MERCEDES-MITSUBISHI FUSO INJECTORS TEST KIT |
| LDFT1150 | RAPID NOZZLE CONNECTOR D.9 mm |
2 TECHNICAL SPECIFICATIONS
EDT315 – LDFT 1118
DRIVE SYSTEM
| MOTOR | 3 PHASE 400 VAC or 220 VAC 50/60 HZ |
| POWER | 5 kW |
MEASUREMENT SYSTEM
| MEASUREMENT SYSTEM | Tolerance repeatability 1%l |
| INJECTION TIME MEASUREMENT | Nozzle response time sensors (Optional) |
FEED SYSTEM
| OIL TANK | 10 l |
| REFRIGERATION | Integrated refrigeration system: without water – without air |
| MAXIMUM PRESSURE | 2000 Bar |
| FILTRATION | Capacity up to 3μ |
COMPUTING SYSTEM
| OPERATING SYSTEM | Microsoft Windows 10 |
| SOFTWARE | HAWK |
| SCREEN | 10.1” high performance touchscreen tablet |
| CONNECTIONS | Wifi, bluetooth and micro SD HDMI |
OPERATION SYSTEM
- Nozzle and return leak tests
- Measurement of injection quantity at:
-
- Pre-injection (VE)
- Idle speed (LL)
- Emissions (EM)
- Full load (VL)
- Diagnosis of electrical coil and its condition (graph on monitor)
- Minimum opening pressure detection (Optional)
- Minimum opening time detection (Optional)
- Detection of response time (Optional)
- Detection of lack of spray (Optional)
DIMENSIONS
| HEIGHT | 870 mm |
| WIDTH | 1,010 mm |
| DEPTH | 770 mm |
| VOLUME | 0.7 m3 |
| WEIGHT | 170 kg |
| BODY CONSTRUCTION | Nickel-plated iron |
| SAFETY DOOR |
Transparent plexiglas protector Immediate stoppage of the motor if opened |
INFORMATION SYSTEM
| MULTIBRAND | All brands |
| TEST RECORDS |
Generation and storage of test records Printing of reports with achievable reference values |
| SETTINGS | Personalised data tables |
| UPDATING | Via the internet |
| SOURCES | Original specifications from the manufacturers |
APPLICATIONS
- CARS
- LIGHT COMMERCIAL
- HEAVY COMMERCIAL
- AGRICULTURAL
